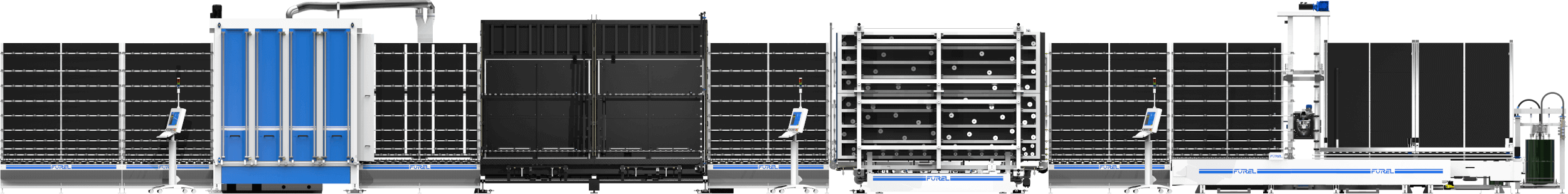

Residential Line

La línea «Residential» produce vidriocámaras dobles o triples con tamaño, espesores y características estándar.

MAX GLASS SIZE

4000×2000 mm
4000×2500 mm

MAX THICKNESS

65 mm

MAX IG UNIT WEIGHT/METER

200 kg

FEATURES & OPTIONS

Line Server
Rigid/Flexible Spacer
Double/Triple Glazing
Argon Gas Filling
Up to 2 Sealing Products

Art. AS ES

Aplicador de Distanciadores Flexibles

El aplicador de distanciadores flexibles Art. AS ES ofrece una perfecta integración con el marco flexible. Puede instalarse como alternativa o como añadido al procesamiento tradicional con marco rígido. Art. AS ES está disponible en 2 modelos, para procesar vidriocámaras de hasta 4000×2500 mm Art. AS ES también está dotada de un control mecánico y de software que garantiza la perfecta distribución del material en el vidrio y gestiona cualquier producto usado. Durante la aplicación, el panel se sujeta mediante una ventosa con movimiento síncrono horizontal.

Art. AT ES

Aplicador de Distanciadores Flexibles en Forma de T

El aplicador de perfiles flexibles Art. AT HT ofrece un resultado perfecto en vidriocámaras con procesamiento de distanciadores en forma de T. El perfil se guarda (hasta 4 carretes) en una cabina hermética especial junto a la máquina. Art. AT ES está disponible en 2 modelos, para procesar vidriocámaras de hasta 4000×2500 mm. Art. AT retira las películas protectoras de los lados del perfil y extiende el butilo en las intersecciones, en un sistema de extrusión continua.
La reserva de perfiles (patente) permite preparar por adelantado el perfil, obteniendo una butilación uniforme y minimizando las ralentizaciones. Art. AT ES puede procesar vidrio rectangular (incluso en modo de autoaprendizaje) o en forma. Al final, el aplicador de cinta de esquina cierra el marco en la articulación.

Art. IS ES

Estación de Inspección

La gama «Residential» ofrece distintas versiones de las estaciones de inspección Art. IS, para adaptarse mejor a las distintas necesidades de los vidrieros.
La primera versión es una estación de inspección «básica» para el control visual del vidrio. Equipada con luces de neón, es capaz de procesar hojas de vidrio de hasta 3600 x 2500 mm.
La segunda versión es bastante distinta a la primera: con una cámara de inspección trasera para el control de ambas caras de la hoja de vidrio, está equipada con luz led y barras de referencia automáticas y puede procesar hojas de vidrio de hasta 6000 x 3300 mm.

Art. VW ES

Lavadora Vertical

La lavadora vertical Art. VW es una de las soluciones más versátiles y apreciadas de Forel. En la versión «Residential», la Art. VW está disponible en dos modelos, que corresponden a dos tamaños máx. (4000 mm x 2000 mm y 4000 mm x 2500 mm) hasta 200 kg por metro lineal de capacidad y 25 mm de espesor. La lavadora está equipada con 6 cepillos de 200 mm de diámetro. Gracias a sus características exclusivas (incluido el dispositivo de lectura del espesor y el detector de revestimiento de B.E. en la cara frontal del vidrio), Art. VW ES puede gestionar el lavado de vidrios estándar, para conseguir siempre el mejor resultado.

Art. CR ES

Máquina Para la Eliminación del Revestimiento de B.E.

Forel ha desarrollado la extractora de revestimientos Art. CR para ofrecer una extracción muy precisa del revestimiento de B.E. de la superficie del vidrio, permitiendo una aplicación correcta del marco y un sellado perfecto del panel. La extractora de revestimientos Art. CR está equipada con 2 cabezales operativos con muelas abrasivas periféricas: los cabezales trabajan simultáneamente, reduciendo significativamente los tiempos de producción. En la versión «Residential», Art. CR está disponible en dos modelos, para procesar hojas de vidrio hasta el tamaño máx. de 4000 x 2500 mm. La extractora de revestimientos Art. CR puede procesar hojas rectangulares (incluso en modo de autoaprendizaje) y en forma. Art. CR está equipada con un sistema de extracción de polvo, una herramienta específica para la regeneración automática de las ruedas y muchas otras características.

Art. AP ES

Prensa de Acoplamiento Plano

La prensa de acoplamiento Art. AP ES realiza el acoplamiento y el prensado de vidriocámaras de forma rápida y con absoluta precisión, gestionando tanto marcos rígidos como flexibles para vidriocámaras, con doble o triple vidrio (una o dos cámaras de hasta 65 mm de espesor). Puede equiparse opcionalmente con un sistema de llenado de gas (argón). El vidrio entrante se escanea inmediatamente mediante un sistema de sensores que miden el espesor del vidrio, el espesor del marco y del butilo y las dimensiones de la hoja, para calcular el volumen de la cámara y la cantidad de gas necesaria.

Features & Options

Rigid/Flexible Spacer
Double/Triple Glazing
Argon Gas Filling

Art. SH ES

Robot de Sellado “Hot Melt”

El Art. SH ES es una selladora automática, desarrollada para maximizar la productividad en la producción de vidriocámaras con selladores «hot melt single». El cabezal de extrusión está equipado con un dispositivo de medición de la profundidad, que garantiza una dosificación precisa del volumen de sellador. Un dosificador volumétrico, dotado de resistencias eléctricas termorreguladas, garantiza la correcta extrusión del material de forma constante y homogénea. La máquina está dotada de una serie de zonas calefactadas, supervisadas continuamente por una centralita.

Art. SR ES

Robot de Sellado «Residential»

El robot de sellado «Residential» Art. SR ES se ha desarrollado para el procesamiento de paneles de vidriocámara dobles o triples con el tamaño, los espesores y las características comunes requeridas para el mercado residencial. Puede usar hasta dos productos de sellado, extruyendo a una profundidad de sellado de hasta 15 mm. Art. SR ES está disponible en dos modelos, capaces de procesar un tamaño máx. de 4000 x 2000 mm o de 4000 x 2500 mm.

Features & Options

Rigid/Flexible Spacer
Double/Triple Glazing
Up to 2 Sealing Products

Art. AC ES

Transportador Angular

El transportador de esquina automatizado Art. AC ES gira hojas de vidrio o paneles de doble vidrio de forma segura y eficiente. Utiliza y maximiza el espacio disponible en la vidriería, sin interrumpir el ciclo global de producción. El transportador puede unir máquinas en cualquier ángulo distinto de 0° (normalmente 90°), girando en sentido antihorario y horario. Optimiza la producción gracias a su perfecta sincronización con otras máquinas de la línea de producción. La longitud de la hoja de vidrio puede superar la longitud del transportador de esquina, gracias al sistema de manipulación exclusivo y patentado de Forel.

Art. FP ES

Transportador Colocador de Marcos

La gama «Residential» ofrece distintas versiones de las estaciones colocadoras de marcos Art. FP ES:

  • La primera versión es una estación colocadora de marcos «básica», equipada con luz de neón y disponible en dos modelos con distintos formatos máx. procesables, hasta 3600 x 2500 mm. La estación está equipada con referencias manuales horizontales e inferiores para facilitar la colocación del marco.
  • La segunda versión está disponible en cuatro modelos con distintos formatos máx. de trabajo (hasta 6000 x 3300 mm), con referencias manuales horizontales e inferiores. Durante el procesamiento, los sensores adquieren el formato del vidrio y las barras móviles, equipadas con un sistema de luz led, se colocan automáticamente. La sala de inspección, con una estructura especial negra, permite comprobar la cara posterior del vidrio.
Art. RC ES

Transportador Vuelta Vidrio

El transportador vuelta vidrio Art. RC ES puede girar en cualquier ángulo, en sentido horario o antihorario. Generalmente, se usa para girar el vidrio 180°, orientando correctamente los revestimientos de vidrio de B.E. y facilitando la producción de vidrios con 2 o más hojas. Puede usarse en línea o como transportador de esquina, según las necesidades del usuario. Permite la mejor disposición posible del espacio, con un proceso de procesamiento que no requiere la interrupción del ciclo de producción. Art. RC ES optimiza la producción, gracias a la sincronización perfecta de toda la maquinaria de la línea.

Art. PB

Automatic Profile Bender

La plegadora de perfiles Art. PB es una herramienta estratégica para cualquier productor de paneles de vidriocámara y una de las soluciones de mayor rendimiento del mundo para el plegado de distanciadores. Puede procesar fácilmente cualquier tipo de distanciador, calibrando perfectamente cada una de las curvas con la ayuda de un software específico. La principal característica de la máquina es sin duda el brazo inteligente especial patentado (Smart Arm) que acompaña y soporta el marco: gracias a este elemento, es posible procesar incluso marcos de gran tamaño evitando la rotura o deformación del distanciador.

Art. MB

Extrusora Manual de Butilo

La extrusora de butilo Art. MB garantiza la plena conformidad con las normas más estrictas requeridas para la junta principal. El pan de butilo se dispensa mediante dos boquillas de extrusión a través de dos dispensadores separados, lo que garantiza una distribución uniforme en todo el perímetro (una característica especial exclusiva de Forel).
La pantalla táctil gestiona al mismo tiempo la apertura automática de las boquillas (ajuste de la anchura) y la colocación de las guías de preextrusión, según el valor de la anchura del distanciador seleccionado. La capacidad de inyección (gramos de pan de butilo por metro lineal) se puede ajustar directamente.
Art. MB es capaz de aplicar el pan de butilo sobre perfiles en forma o marcos de barrotillos, con una precisión y una sencillez de manejo excepcionales.
El calentamiento de preproducción se puede preajustar para que se active automáticamente.

Art. DF

Llenador De Secante

La gama de procesamiento de distanciadores de Forel se completa con el llenador de secante Art. DF.
Compuesto por una torreta que sostiene una morsa prensamarco y dos cabezales de llenado y taladrado especiales, esta solución puede procesar marcos de cualquier forma, rectangulares o en forma. Art. DF también puede dotarse de un sistema automático de carga y descarga de marcos; de este modo, el cargador de secante puede alimentarse automáticamente y la butiladora puede rellenarse inmediatamente después.

Art. CA

Aplicador Distanciador de Corcho

El aplicador distanciador de corcho automático Art. CA optimiza aún más el proceso de producción de vidriocámaras. La solución está dotada de 4 o 5 cabezales aplicadores, que se colocan automáticamente en función de la altura del vidrio y de las distintas necesidades del operador. Cada cabezal móvil se alimenta de un carrete de material, que se sustituye de manera fácil y rápida. El material desenrollado del carrete se corta y se aplica al vidrio móvil. El operador usa el software para ajustar la distancia entre los corchos aplicados.

Art. SQ

Escáner Control Calidad

El escáner Art. SQ realiza un control de calidad en tiempo real del vidrio, detectando defectos, hendiduras o microfracturas y mostrándolos en la pantalla, alertando al operador inmediatamente. Una combinación de software y tecnología innovadores permite a este escáner detectar información precisa mientras el vidrio se desplaza por el transportador de la línea de producción de vidriocámaras o por el transportador de la línea de procesamiento de vidrio. Esta solución está dotada de un software específico que produce imágenes con una resolución de hasta 400 ppp (0,0635 mm). Los defectos detectados por el escáner pueden ser categorizados por el usuario según el tipo y el tamaño del defecto y pueden archivarse para futuras referencias y análisis.
